對夾式蝶閥尺寸表對夾式蝶閥厚度

發布時間：2021-06-18 14:38:58 瀏覽次數：

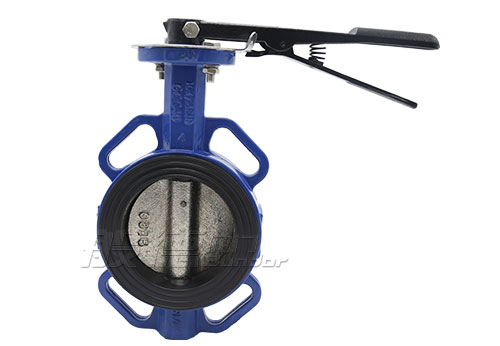

對夾式蝶閥是在管路上用到最多的閥門之一。對夾式蝶閥結構短小，安裝起來非常的方便，只需將閥門放入管道兩端法蘭中間，用雙頭螺栓穿過管道法蘭和閥門連接即可。對夾式蝶閥短小的結構使其很適合在空間狹窄，或者管道間距較短的場所安裝，所以，很多人才采購對夾式蝶閥時，都會要先了解對夾式蝶閥尺寸，尤其是它的結構長度，也就是對夾式蝶閥厚度是多少。A6M般德閥門

對夾式蝶閥可以分為軟密封對夾蝶閥和硬密封對夾式蝶閥，兩種不同密封形式的蝶閥的尺寸，結構長度是一樣的，這樣如果出現不符合工況的情況，可以直接進行替換。A6M般德閥門

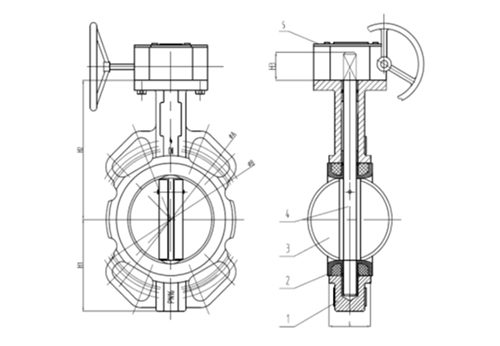

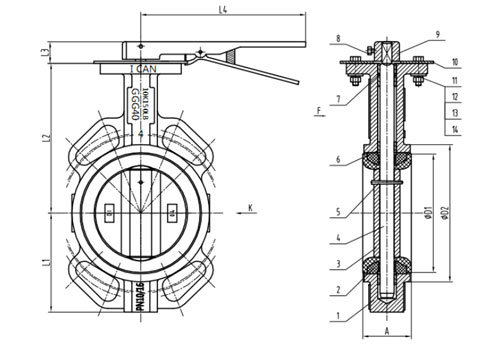

對夾式蝶閥尺寸表A6M般德閥門

A6M般德閥門

公稱尺寸
DN	NPS（英寸）	A
50	2"	48
65	2 1/2"	52
80	3"	53
100	4"	58
125	5"	62
150	6"	62
200	8"	65
250	10"	68
300	12"	78
350	14"	78
400	16"	102
450	18"	114
500	20"	127
600	24"	154
700	28"	165
800	32"	190
900	36"	203
1000	40"	216
1200	44"	254
