蝶閥圖片、規格和型號

發布時間：2023-03-22 14:23:12 瀏覽次數：

蝶閥是一種常見的用來控制管路內介質流通的閥門，它的啟閉件叫做蝶板，是圓盤形，往復旋轉0~90°來實現閥門開啟和關閉。蝶閥種類多用途廣，可以適用各種水流體，包括生活水、消防水、循環水、污水等，也可以用于粉體物料的輸送。r8w般德閥門

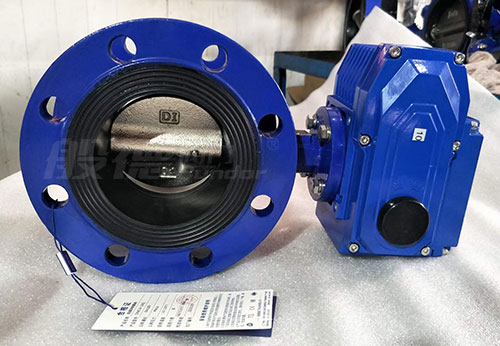

電動蝶閥圖片 r8w般德閥門

蝶閥圖片r8w般德閥門

蝶閥重量輕，體積小，結構也簡單，更適合被做成大口徑的閥門來使用，口徑范圍DN50-3000。主要用來控制開關，也可以做流量調節使用，但在小口徑的管道中很少用到，原因一是不好調節，二是蝶閥密封性能不如截止閥、球閥。r8w般德閥門

蝶閥規格參數r8w般德閥門

通徑DN	DN50~3000
壓力PN	10、16、25、40、63
驅動方式	手動、氣動、電動
閥體	HT200、QT450、WCB、CF8、CF8M、CF3M
閥板	球鐵、CF8、CF8M、CF3M、2507、1.4469、1.4529等
閥座	EPDM、NBR、PTFE、硬質合金
閥軸	45#、416、304、316等
適用介質	水、蒸汽、氣體、石油及石化產品、強腐蝕性介質等
工作溫度	-20℃~426℃
連接形式	對夾、法蘭、溝槽
應用領域	水處理、給排水系統、水利建設、市政建設、高層樓宇、電力、化工、石油、環保等
